Wann die Fertigungstechnologie von Laminaten über Wiederholgenauigkeit, Gewicht und Oberflächenqualität entscheidet

Bei Gehäusen für Spezialfahrzeuge, Industriemaschinen oder moderne medizinische Geräte kann dasselbe Bauteil aus Polyester-Glas-Verbundwerkstoff je nach gewählter Fertigungstechnologie ein deutlich unterschiedliches Gewicht aufweisen. Ingenieure stehen vor der Herausforderung, Steifigkeit, Gewicht und Produktionskosten in Einklang zu bringen.

Auch lesenswert: Welche Eigenschaften hat EPDM-Gummi?

Bei der klassischen Handlaminierung erfordert das Bauteil häufig eine dickere Gelcoat-Schicht sowie zusätzliche Nacharbeiten, um Oberflächenunregelmäßigkeiten auszugleichen. Der Wechsel zur Vakuuminfusion ermöglicht eine gleichmäßigere Wandstärke und eine hochwertige Sichtseite. Wird dagegen das Resin-Transfer-Moulding (RTM) eingesetzt, verlassen die Bauteile die Form häufig mit nahezu lackierfertigen Oberflächen auf beiden Seiten. Dies setzt jedoch höhere Investitionen in präzise Werkzeugtechnik voraus.

Auch lesenswert: Was ist Biegen von Blech nach Maß und wann wird es eingesetzt?

Technologie, Faseranteil und Maßhaltigkeit

Das manuelle Auftragen von Harz auf Glasfasermatten und Gewebe in offenen Formen bietet nur begrenzte Kontrolle über das Verhältnis der einzelnen Werkstoffe.

Auch lesenswert: Eigenschaften von SA105-Stahl

Dies führt häufig zu einem höheren Anteil der Polymermatrix im fertigen Bauteil, was sich direkt auf das Gewicht und das Schrumpfungsverhalten während der Aushärtung auswirken kann.

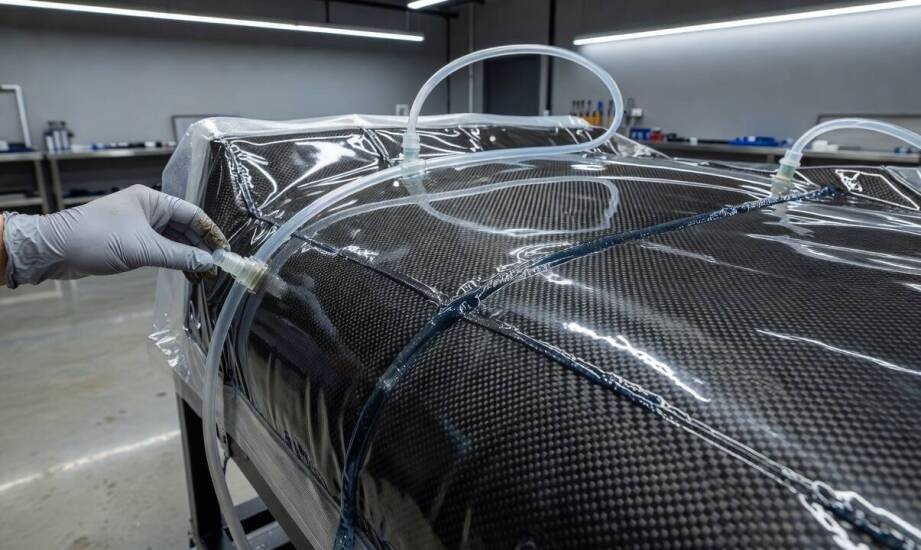

Die Vakuuminfusion löst einen Teil dieser Herausforderungen durch einen grundlegend anderen Fertigungsprozess. Dabei wird die trockene Verstärkung in die Form eingelegt, luftdicht abgedeckt und das Harz ausschließlich durch den erzeugten Unterdruck in die Faserstruktur eingebracht.

Das RTM-Verfahren arbeitet hingegen mit geschlossenen Werkzeugen. Das Harz wird kontrolliert unter Druck in die Form eingespritzt und verteilt sich gleichmäßig innerhalb des Verstärkungsmaterials.

Der Faseranteil hat einen direkten Einfluss auf die mechanischen Eigenschaften des Verbundwerkstoffs. Bei handlaminierten Bauteilen liegt er typischerweise niedriger als bei Vakuuminfusions- oder RTM-Verfahren.

Ein höherer Glasfaseranteil erhöht die Steifigkeit der Komponente und kann gleichzeitig zur Gewichtsreduzierung beitragen. Bei Maschinenverkleidungen oder technischen Gehäusen entlastet dies die tragende Konstruktion und verbessert die Maßstabilität des gesamten Systems.

Präzise Werkzeuge als Grundlage moderner Laminatfertigung

Die industrielle Fertigung von Verbundwerkstoffen beginnt heute mit einer präzisen Werkzeugvorbereitung.

Der Prozess startet in der Regel mit einer digitalen 3D-Konstruktion, gefolgt von der CNC-Bearbeitung eines Urmodells. Anschließend entsteht daraus eine Form, die für die Anforderungen der jeweiligen Produktionstechnologie ausgelegt wird.

Lamineo nutzt digitale Entwicklungs- und Fertigungsprozesse, um den Datentransfer von der Konstruktion bis zur Produktion möglichst präzise umzusetzen. Zum Leistungsspektrum gehören unter anderem Konstruktion, CNC-Bearbeitung, Werkzeugbau sowie die Herstellung von Laminaten.

Oberflächenqualität und Wiederholgenauigkeit geschlossener Verfahren

Die Qualität einer Verbundkomponente nach dem Entformen hängt wesentlich vom eingesetzten Herstellungsverfahren ab.

Bei offenen Laminierverfahren ist die Oberfläche in der Regel nur auf der Formseite besonders glatt. Die Rückseite kann abhängig von Aufbau und Verstärkung eine strukturierte Oberfläche aufweisen.

Die Vakuuminfusion ermöglicht eine sehr hochwertige Sichtseite, während die dem Vakuumsystem zugewandte Seite häufig eine technisch bedingte Struktur aufweist.

Erst das RTM-Verfahren ermöglicht in vielen Anwendungen eine hochwertige Oberflächenqualität auf beiden Seiten des Bauteils. Die geschlossene Werkzeuggeometrie reduziert Oberflächenfehler und verringert den Aufwand für spätere Lackierarbeiten.

Auch die Wandstärkengenauigkeit wird stark durch das Verfahren beeinflusst. Bei manuellen Prozessen können geringfügige Schwankungen auftreten, die aus der Handarbeit resultieren.

Geschlossene Druckverfahren ermöglichen dagegen eine sehr hohe Wiederholgenauigkeit über große Serien hinweg. Dadurch lassen sich Komponenten einfacher montieren und zuverlässig in industrielle Fertigungsprozesse integrieren.

Geschlossene Prozesse und moderne Produktionsbedingungen

Die Einführung von Vakuuminfusion und RTM verändert nicht nur das Bauteil selbst, sondern auch die Produktionsumgebung.

Beide Verfahren arbeiten mit weitgehend geschlossenen Harzsystemen. Dadurch wird der direkte Kontakt der flüssigen Werkstoffe mit der Umgebung reduziert.

Geschlossene Prozessabläufe tragen zur Senkung von Emissionen flüchtiger Stoffe bei und unterstützen moderne Anforderungen an Arbeitssicherheit und Produktionsqualität. Gleichzeitig lassen sich Arbeitsplätze sauberer organisieren, da weniger manuelle Verarbeitungsschritte erforderlich sind.

Welche Fertigungstechnologie ist die richtige Wahl?

Die Wahl des geeigneten Herstellungsverfahrens richtet sich immer nach den Anforderungen des jeweiligen Projekts.

Die klassische Handlaminierung bleibt eine wirtschaftliche Lösung für Prototypen, Einzelstücke oder große Formen, bei denen die Kosten für komplexe Werkzeuge nur schwer zu rechtfertigen wären.

Anders sieht es bei Serienproduktionen aus. Werden Hunderte von Gehäusen für medizinische Geräte, Fahrzeugkomponenten oder Sanitärmodule gefertigt, spielen Vakuuminfusion und RTM ihre Vorteile aus.

In solchen Fällen können sich die höheren Anfangsinvestitionen durch geringeren Materialverbrauch, weniger Nachbearbeitung, eine verbesserte Maßgenauigkeit und ein reduziertes Bauteilgewicht schnell amortisieren.

Deshalb gewinnt die Herstellung von Laminaten mit modernen geschlossenen Verfahren insbesondere dort an Bedeutung, wo höchste Ansprüche an Wiederholgenauigkeit, Oberflächenqualität und Wirtschaftlichkeit gestellt werden.

Das Ergebnis sind hochwertige Verbundbauteile, die sich nahtlos in die Lieferketten moderner Industriebranchen integrieren lassen.
